685A39 PCB Piezotronics Vietnam

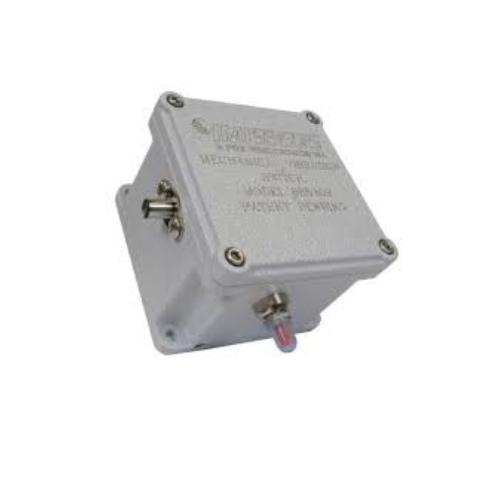

685A39 là công tắc rung cơ khí (Mechanical Vibration Switch) thuộc dòng IMI của PCB, được thiết kế để bảo vệ thiết bị công nghiệp bằng cách phát hiện rung động vượt ngưỡng và kích hoạt relay cảnh báo/ngắt hệ thống.

 Đặc điểm chính

• Dải đo rung: 0 → 7 g pk (≈ 68.7 m/s²)
• Dải tần số: 0 → 100 Hz
• Ngõ ra relay: 3A Form C, tối đa 480 VAC
• Reset:
  • Nút nhấn tại chỗ
  • Reset từ xa: 240 VAC
• Chuẩn bảo vệ: IP66 (chống bụi, nước)
• Kết nối điện: Terminal dạng vít
• Vật liệu vỏ: Hợp kim nhôm chắc chắn

 Nguyên lý hoạt động

Thiết bị sử dụng cơ cấu lò xo + nam châm (inertial mechanism):

• Khi rung động vượt ngưỡng cài đặt → lò xo dịch chuyển
• Nam châm giữ trạng thái → kích hoạt relay
• Cần reset thủ công hoặc từ xa để trở về trạng thái ban đầu
